Il s’agit d’un amplificateur très compact d’une puissance de 400 à 500W suivant la bande demandant une puissance d’excitation très modeste proche de 5W
Un atténuateur ramenant la puissance d’entrée à une cinquantaine de watts est intégré afin de le rendre compatible en toute sécurité avec la majorité des transceivers existants.
La partie amplificateur proprement dite peut-être approvisionnée chez eb104.ru, chez dxworld-e ou ailleurs.
Il est nécessaire d’ajouter les éléments suivants :
– alimentation 50V / 20A
– MRF300An et MRF300BN

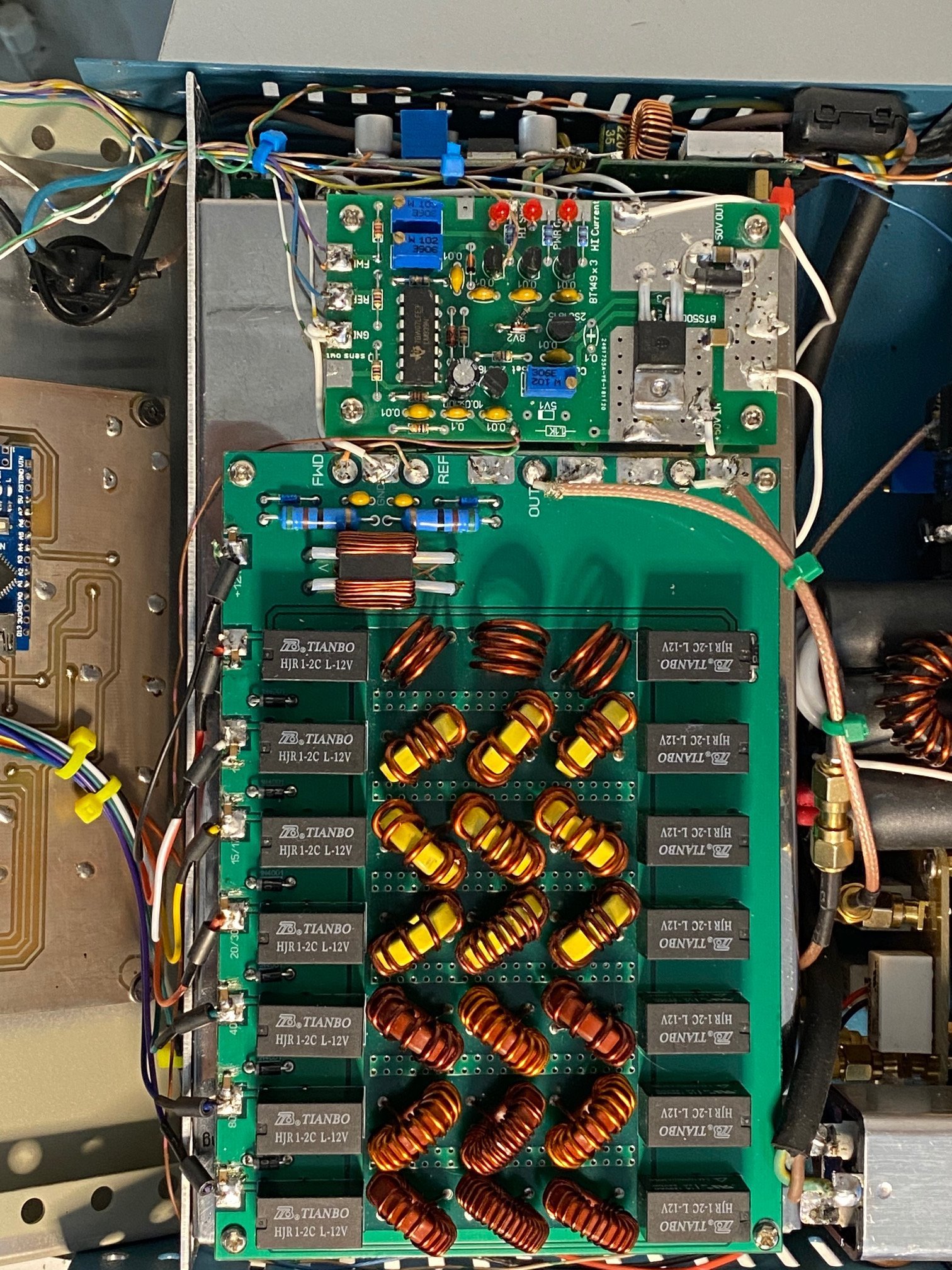

– les filtres passe-bas
– les protections et la gestion
– le système de refroidissement
– l’intégration dans le boîtier.
La compacité est importante et la disposition des différentes éléments à l’intérieur du boitier s’est avérée critique.

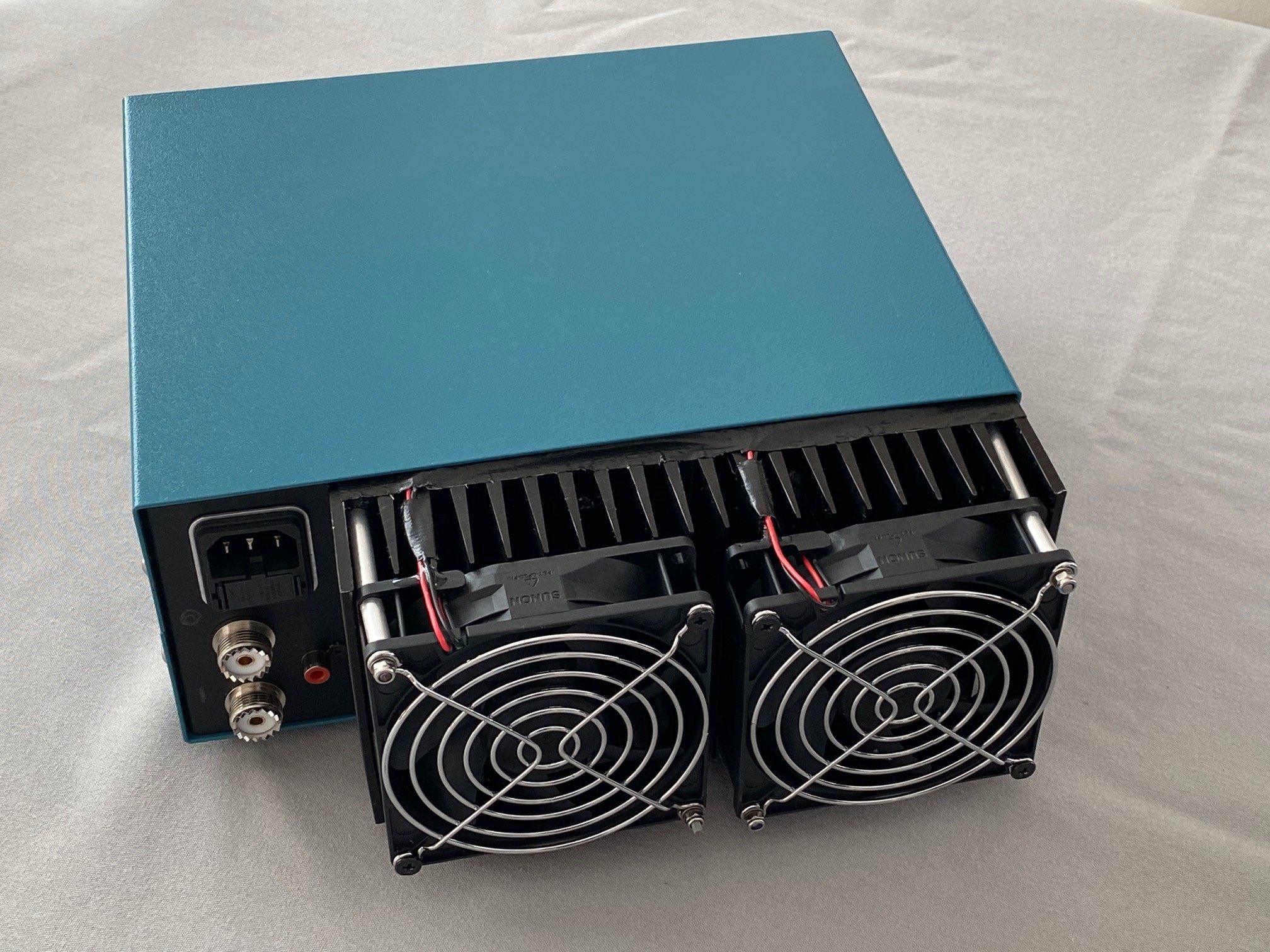

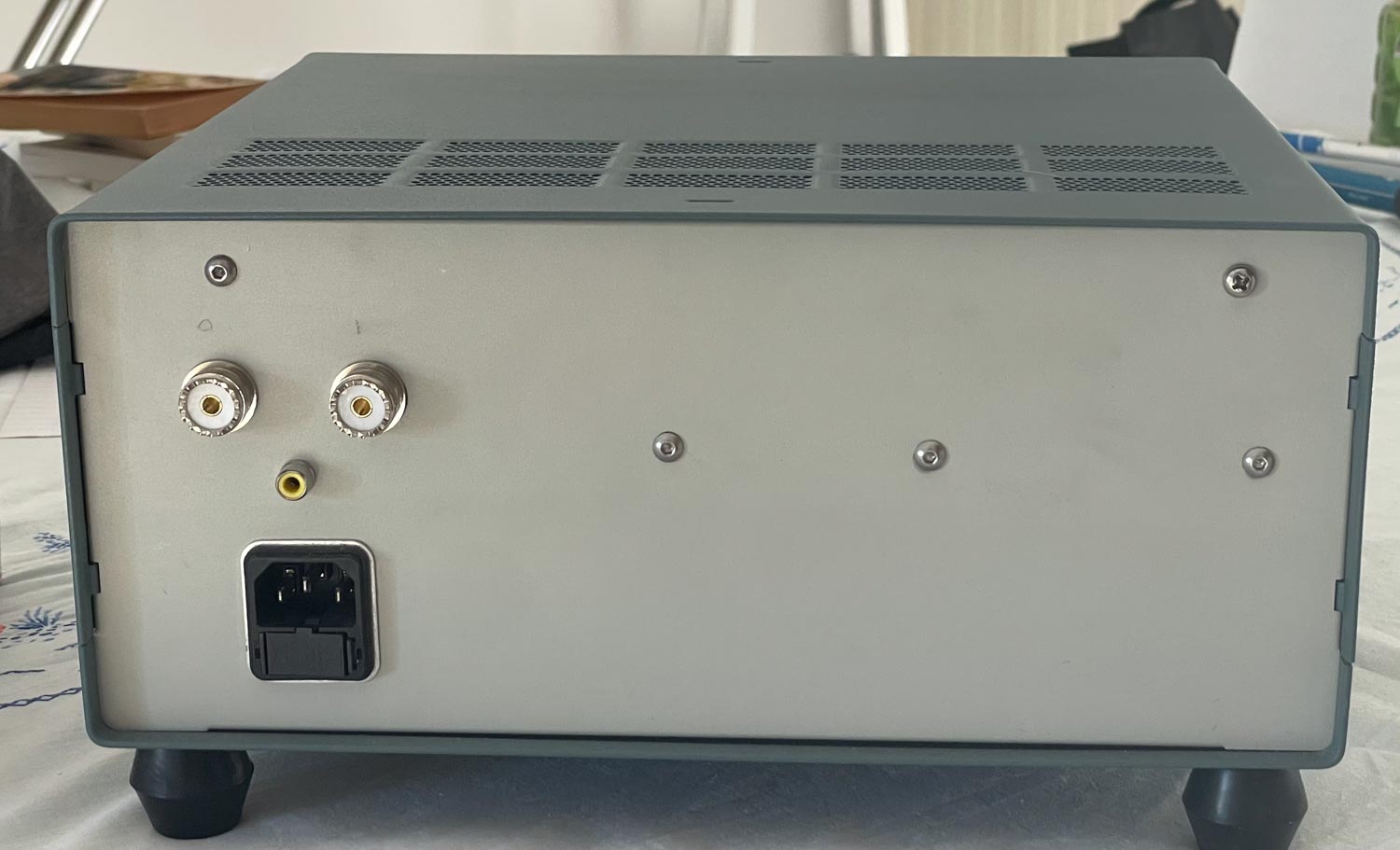

L’essentiel du volume est occupé par l’alimentation de 1kW tandis que la partie radiateur et ventilation « déborde » sur l’arrière.

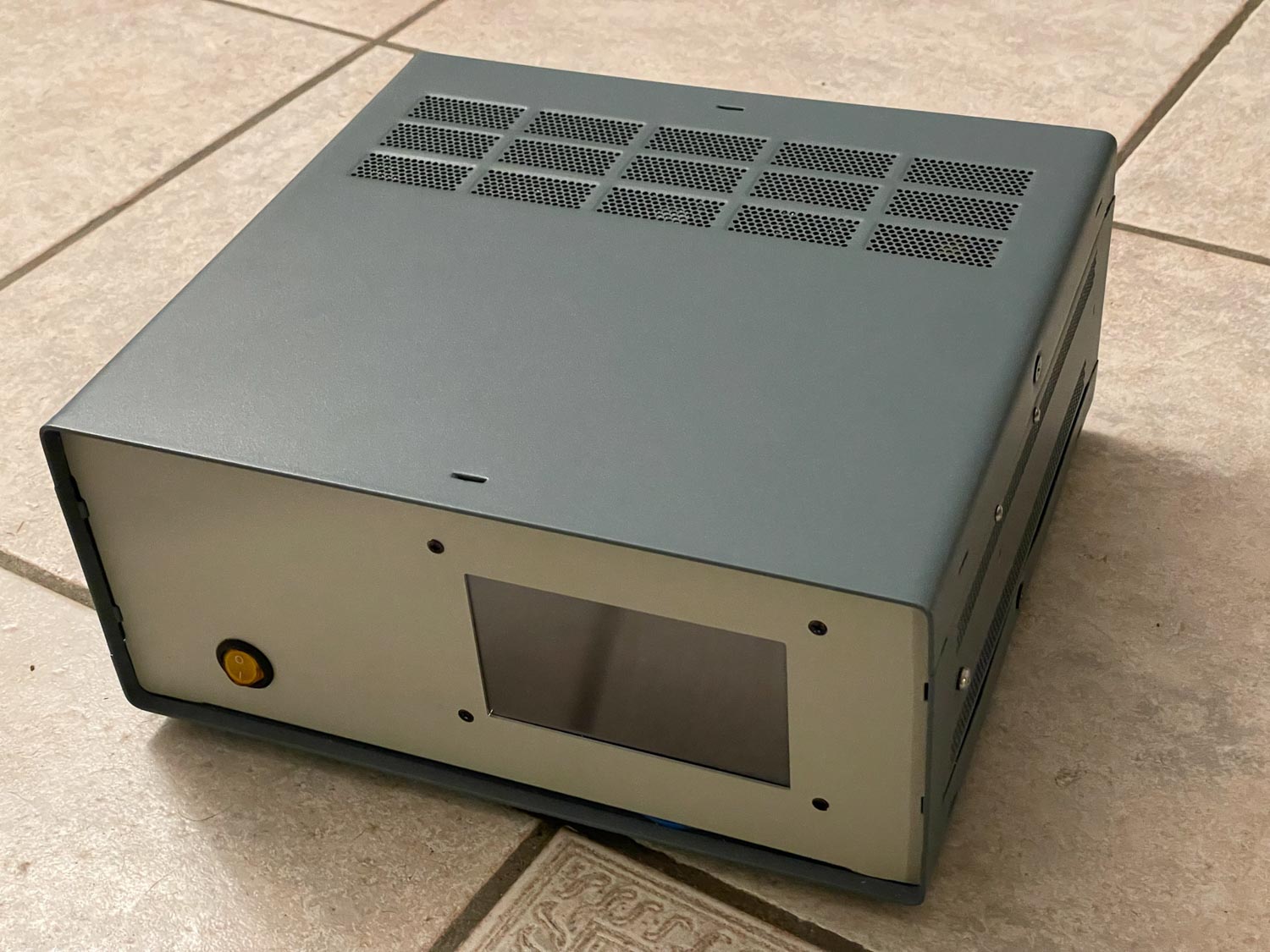

Sur les nouveaux modèles, la ventilation est placée sous la platine PA.

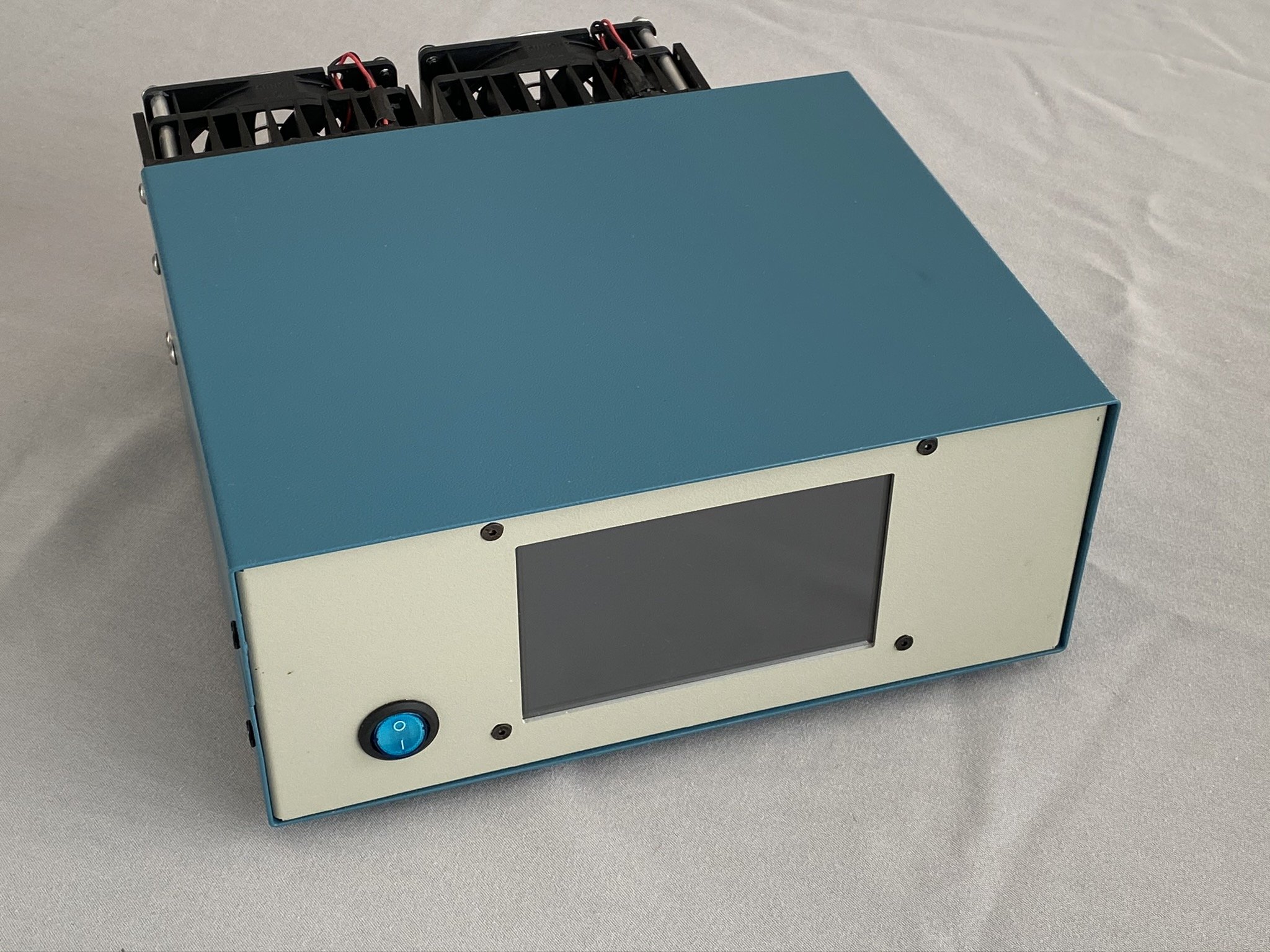

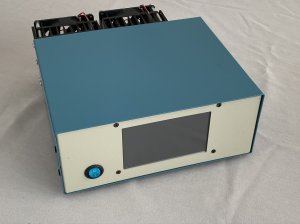

Malgré tout l’ensemble est compact et ne pèse que 6kg.
L’amplificateur :

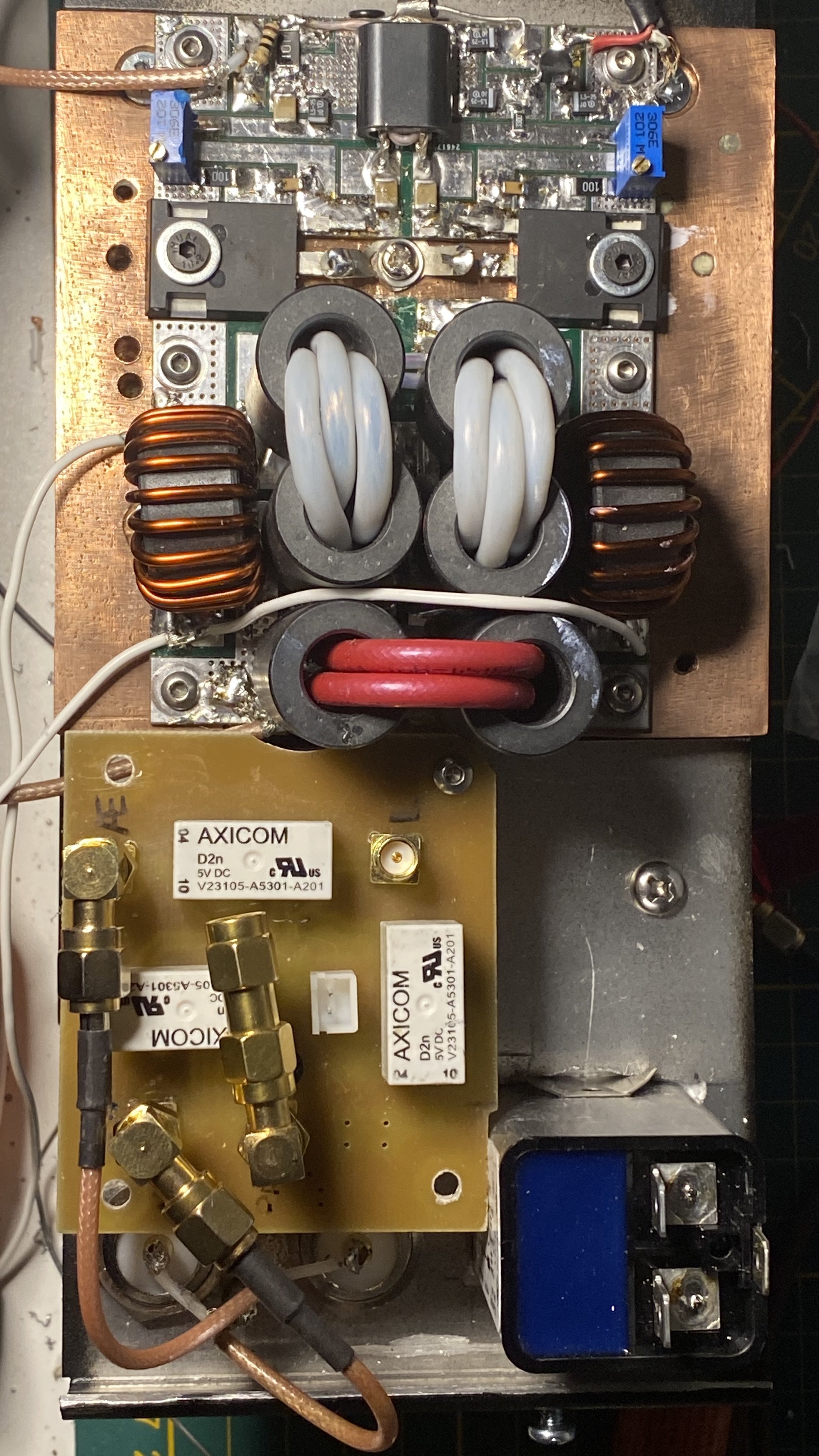

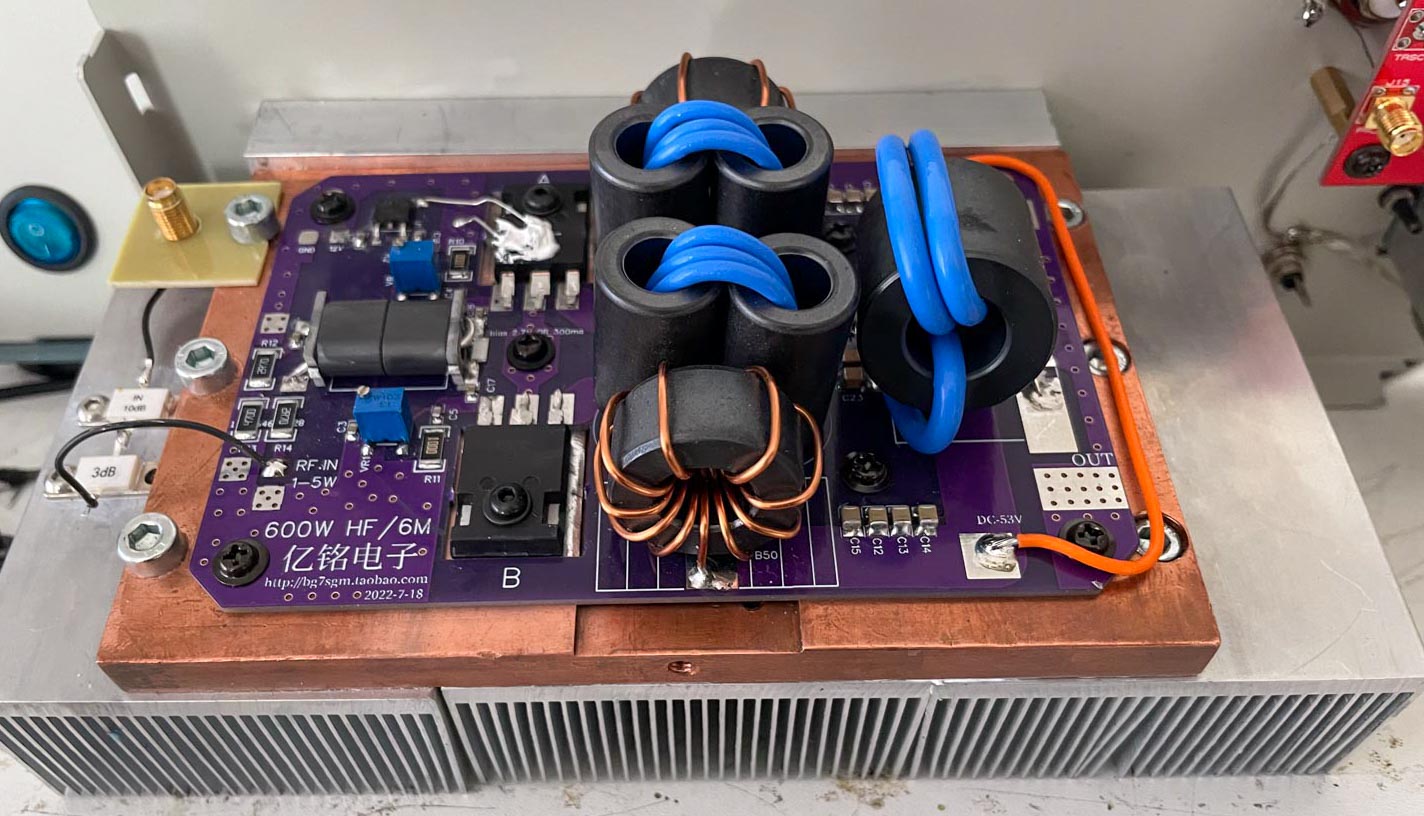

Le module est équipé de ses 2 transistors et monté sur une semelle de cuivre de 8mm d’épaisseur,elle-même fixé sur un radiateur de 100x200x40.
Une thermistance est placée près d’un des MRF300 pour assurer la gestion de la température.
Une platine relais complète l’amplificateur et assure la commutation émission / réception commandée par la carte contrôle.
Différentes platines ont été utilisées au fur et à mesure de la construction de nouveaux modèles.
Protection TOS :
Seule une protection en cas de TOS important a été prévue. Un pont équipé d’un « tandem match » construit autour d’un tore binoculaire BN43-202assure la détection des tensions directes et réfléchies.
Les deux sorties sont appliquées à un module type EB104 ou similaire qui, en cas de TOS excessif coupe l’alimentation du PA.
Cette coupure est réalisée soit par un commutateur BTS660, soit par un MOSFET à faible Rds type BMS3004.
Cette protection est entièrement matérielle.
Sur les derniers modèles, un double tandem match assure à la fois la protection contre le ROS de la charge mais aussi contre une sélection incorrecte des filtres de bandes.
Carte gestion :
La carte gestion assure les fonctionnalités suivantes :
– commutation émission / réception et activation des relaisRx/Tx
– surveillance température et gestion de la ventilation

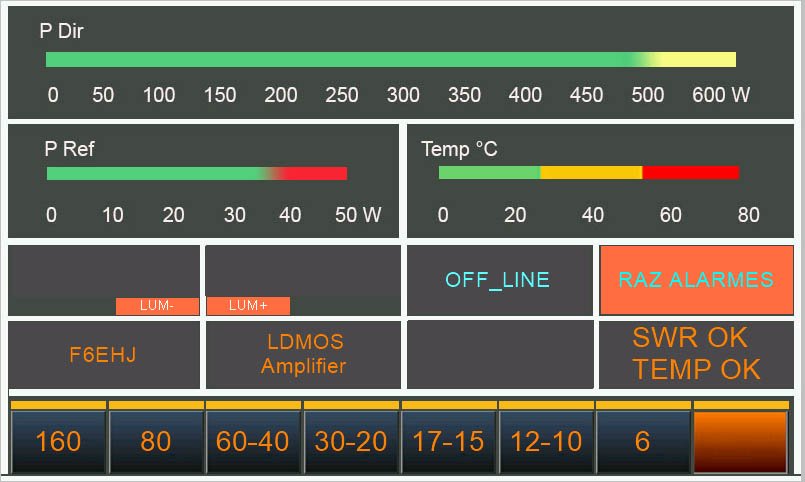

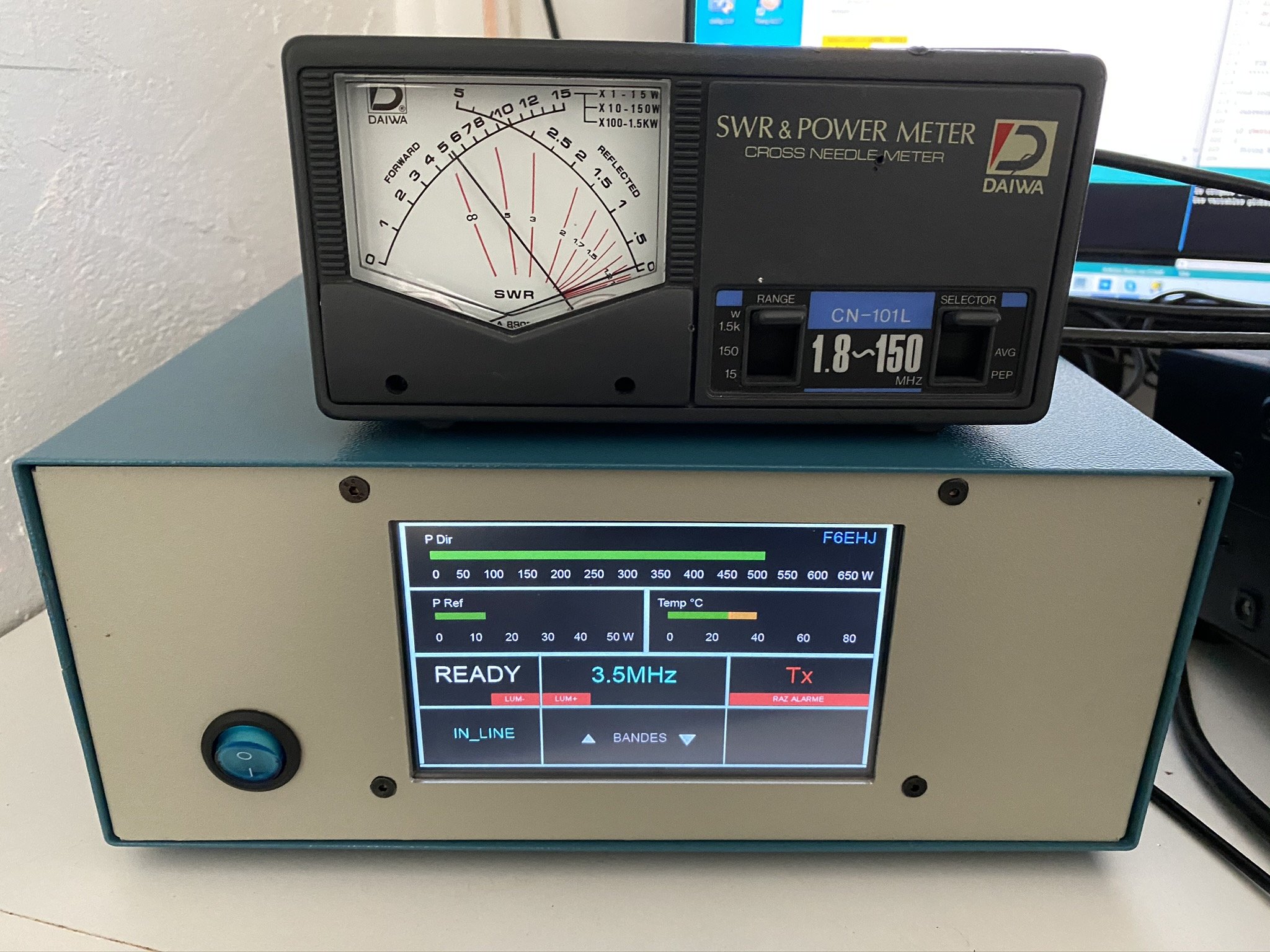

– affichage et commande des paramètres suivant sur écran TFT 5″ :
– sélection de la bande
– affichage mode (Rx / Tx)
– affichage état amplificateur (IN LINE)
– état ventilation
– température (bargraph)
-puissance directe (bargraph)
-puissance réfléchie (bargraph)
Une version spéciale ICOM permet la sélection automatique de la bande depuis le transceiver.
