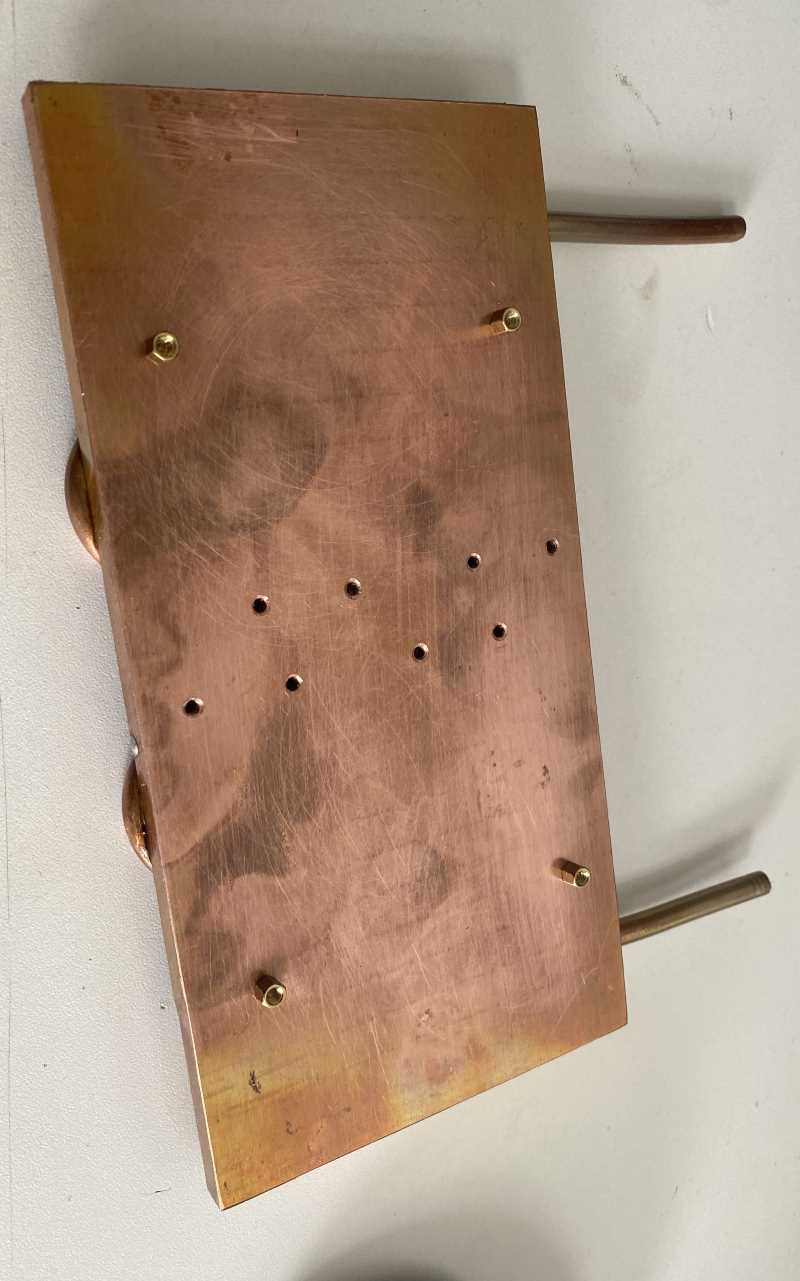

A l’usage, il s’est avéré que la ventilation était rapidement active car la semelle de cuivre montait en température. Effectivement, la surface d’échange entre le tuyau de cuivre et la semelle était insuffisante.

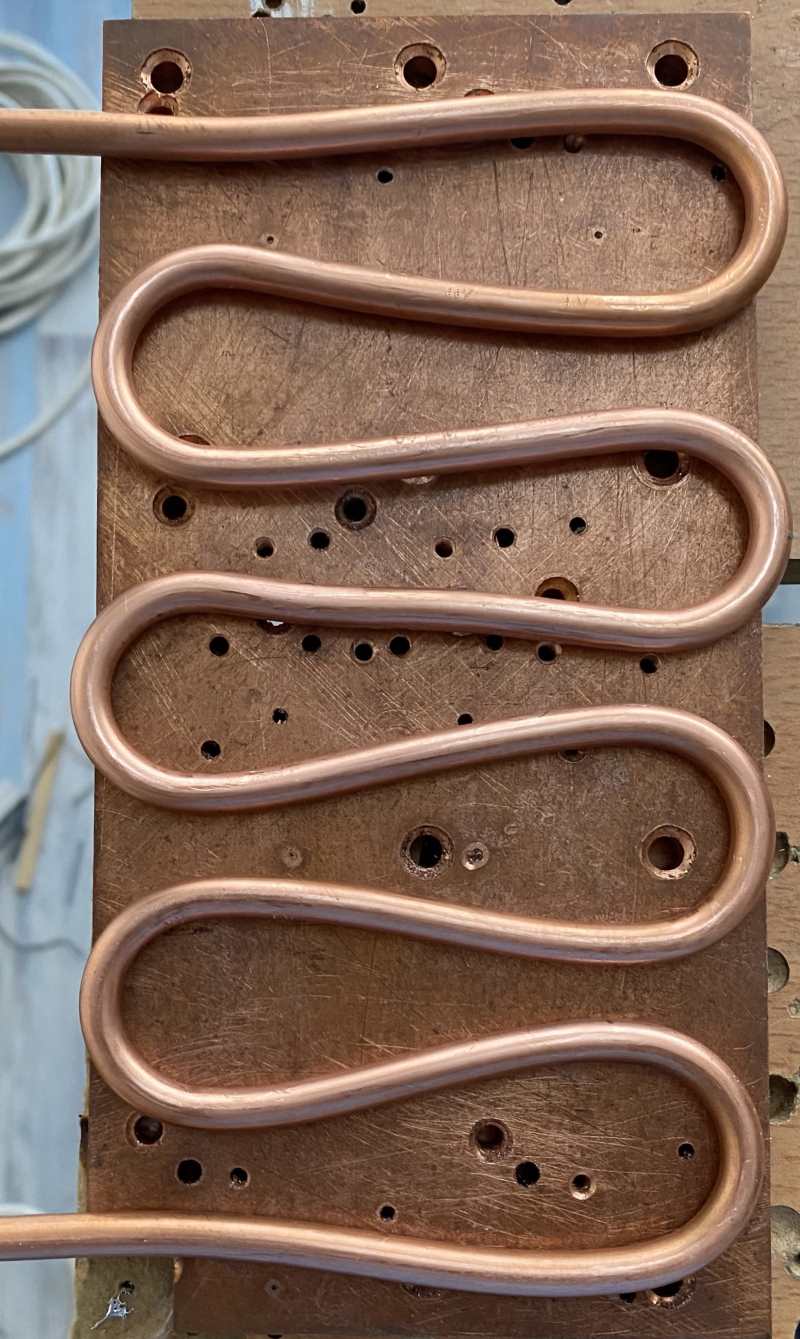

J’ai donc modifié la forme du tuyau pour que la surface d’échange soit plus importante en le façonnant en forme de serpentin.
Le cuivre est relativement facile à courber mais il faut prendre garde de ne pas former de plis qui réduiraient la section.

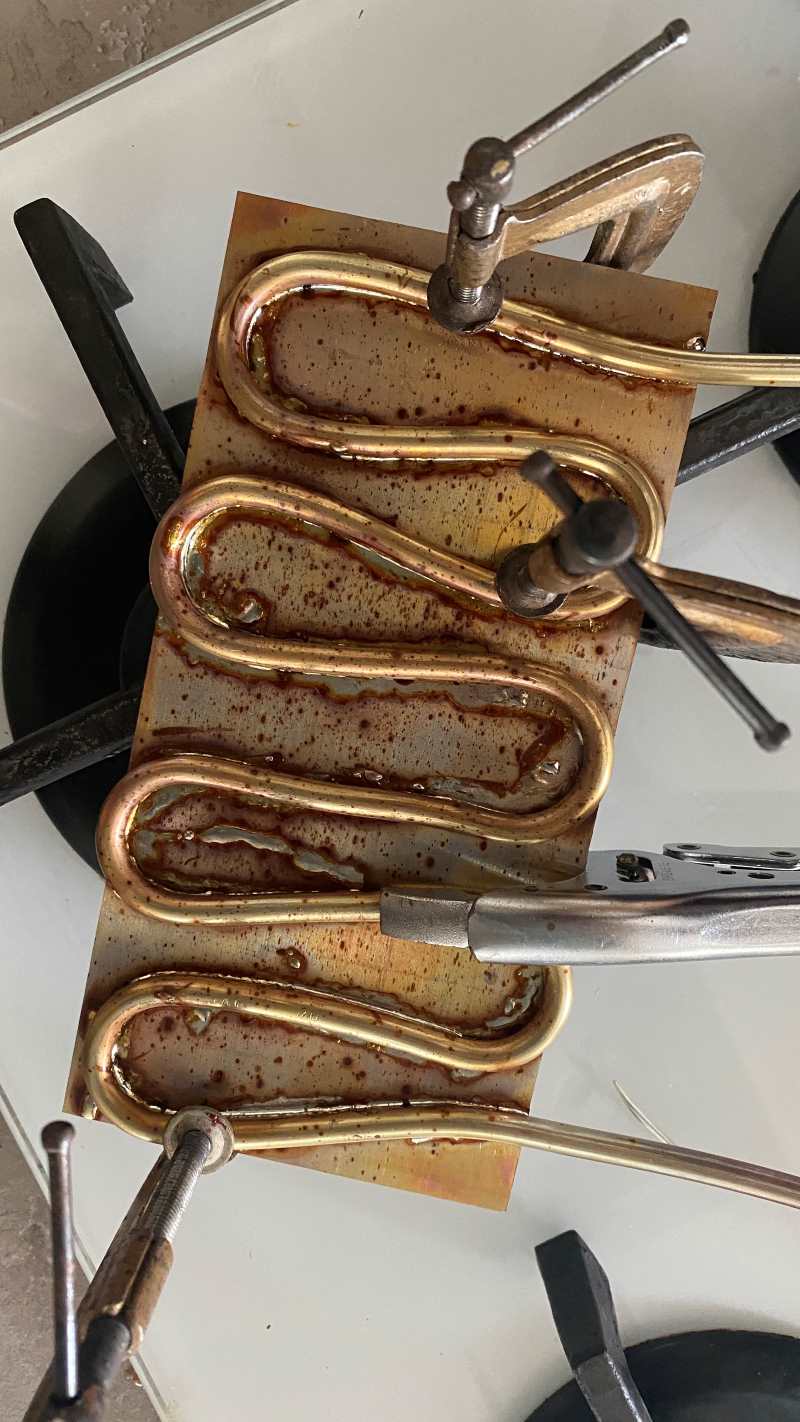

Le serpentin a ensuite été brasé sur la semelle de cuivre à l’aide de la gazinière..!

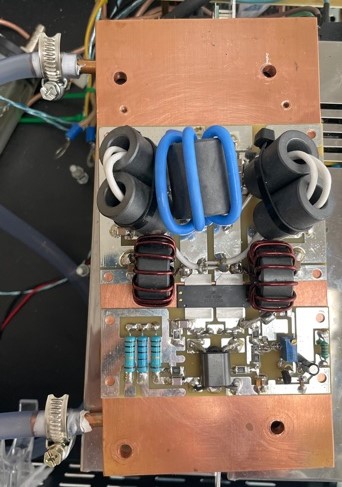

Simultanément, la platine amplificateur d’origine a été remplacée par une platine supportant un LDMOS MRF1K50.
