Les cartes Hermès fabriquées par Apache Labs équipent certains des transceivers ANAN.
Un lot de ces cartes a été mis en fabrication début 2022 sous forme d’une « spécial offer » à 349$. C’est Francois F6DET qui connait bien les ANAN qui m’a alerté sur cette opportunité.
Cette carte a été conçue par un groupe d’OM US (TAPR, AMSAT…) il y a une dizaine d’années et présente encore aujourd’hui des caractéristiques très intéressantes et particulièrement un ADC de 16 bits de résolution en réception.
La carte a été commandée en mars 2022 et compte tenu de la pénurie de composants ne m’a été livrée qu’en mars 2023. Un an d’attente c’est long mais j’ai mis cette période à profit pour définir comment j’allais pouvoir utiliser cette carte.
En réception il n’y a pas de difficulté particulière mais la puissance de sortie de 500mW en émission nécessitait un amplificateur pour être sur l’air.
Le coût de la carte est agrémenté des frais de transport (70$) et de douanes (50€).
L’INTERFACE :
La carte est complexe et complète et une étude attentive des nombreux connecteurs et straps est essentielle.
J’ai opté pour l’utilisation du connecteur à 25 pins J16 qui permet de communiquer avec l’extérieur assez facilement.
Une petit carte d’interface a été réalisée afin d’assurer la liaison entre les filtres passe-bas du PA, la commande du relais Rx/TX et les sorties audio de la face arrière.
Rien de bien compliqué.
L’AMPLIFICATEUR :
Je l’avais sous la main et il doit provenir d’un transceiver YAESU assez ancien. Il est très sensible et se contente très facilement des 500mW délivrés par la carte HERMES, d’ailleurs il sera nécessaire de réduire le « drive » pour ne pas saturer l’ampli.
Cette facilité est très judicieuse et permet d’ajuster la puissance d’entrée vers l’ampli pour chaque bande.
Un « tandem match » permet l’acquisition des tensions directes et réfléchies à destination de la carte d’interface.
Les tensions issues de la carte d’interface sont routés vers la carte Hermes afin de pouvoir afficher la puissance de sortie du PA ainsi que le ROS.
L’ALIMENTATION:
J’avais une alimentation 12V / 30A de serveur sous la main et elle fait parfaitement l’affaire : compacité, pas de bruit généré mais seulement 12V non réglables mais on n’est pas à 10W HF près.
Cette alimentation est très compacte et reçoit la platine filtre sur une de ses faces.
Elle alimente à la fois la carte HERMES et le PA
LE TFT :
Un moniteur TFT de 8 pouces a été prévu en face avant du boitier afin de pouvoir utiliser le transceiver en « presque » autonomie avec un PC de taille réduite.
Ce moniteur présente une sortie HDMI sur la face arrière du coffret et peut remplacer le moniteur de 21 pouces connecté par défaut au PC.
Le PC est de petite taille et est dédié au transceiver (HP ELITE Desk 800) que l’on trouve facilement sur la marché de l’occasion. Le processeur i5-6500T n’a aucune difficulté a piloter la carte.
LE LOGICIEL :
Pas de SDR sans logiciel..!
J’utilise THETIS qui est très (trop parfois) complet.

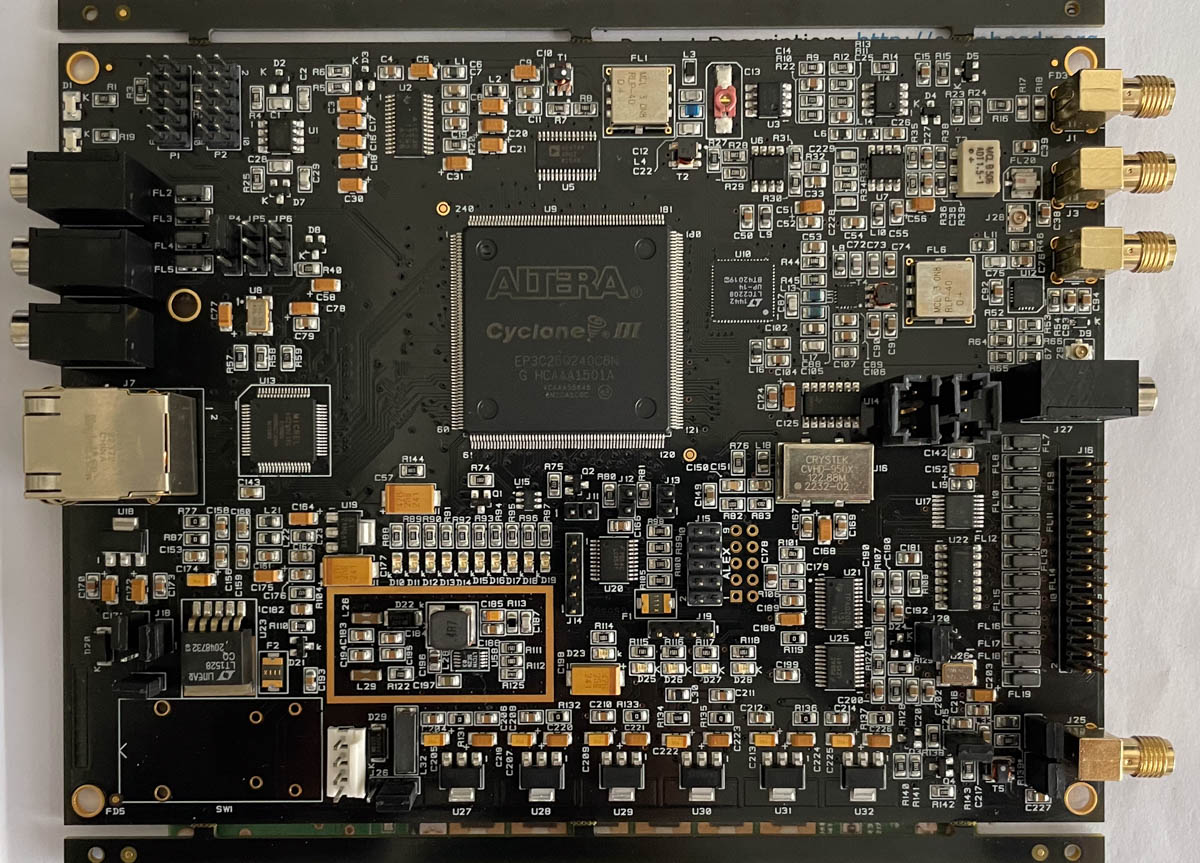

La carte HERMES

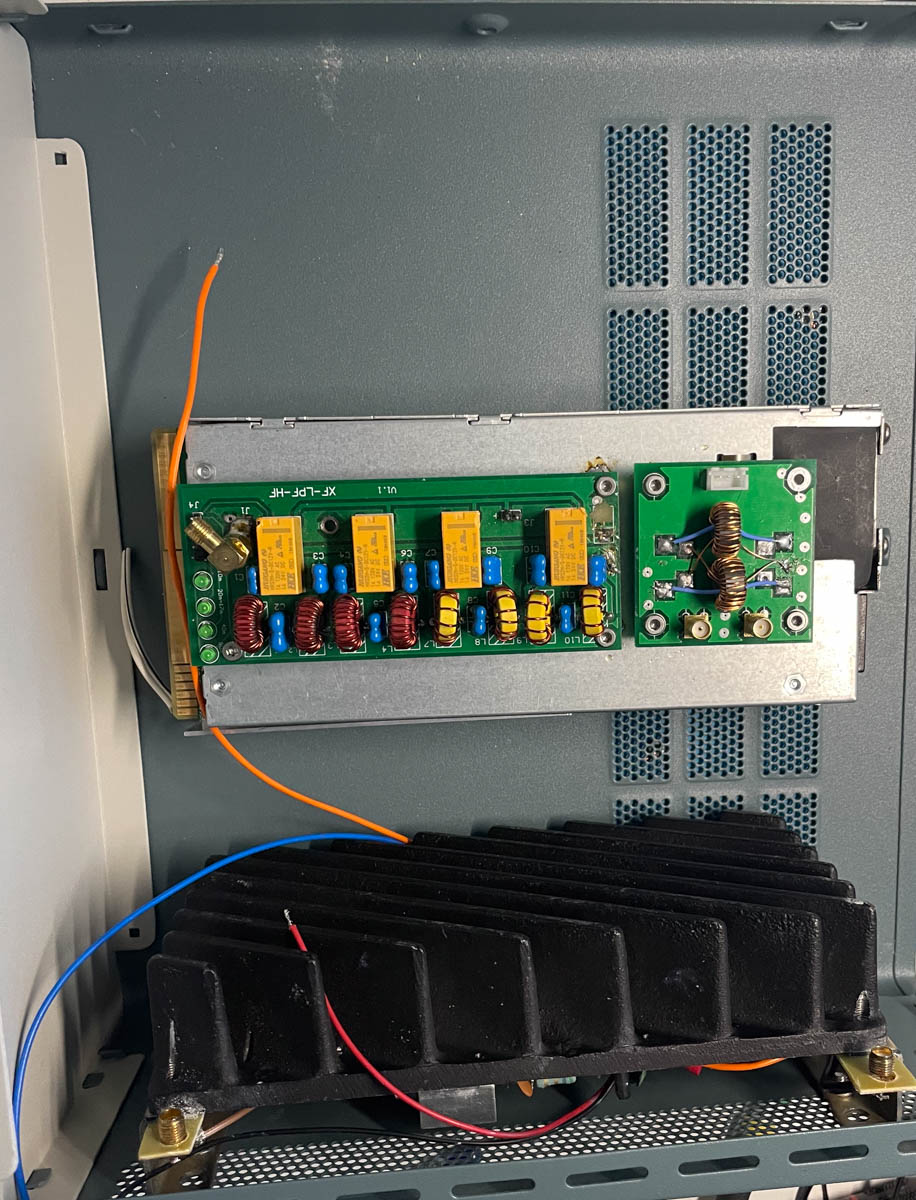

Les filtres passe-bas fixés sur l’alimentation.

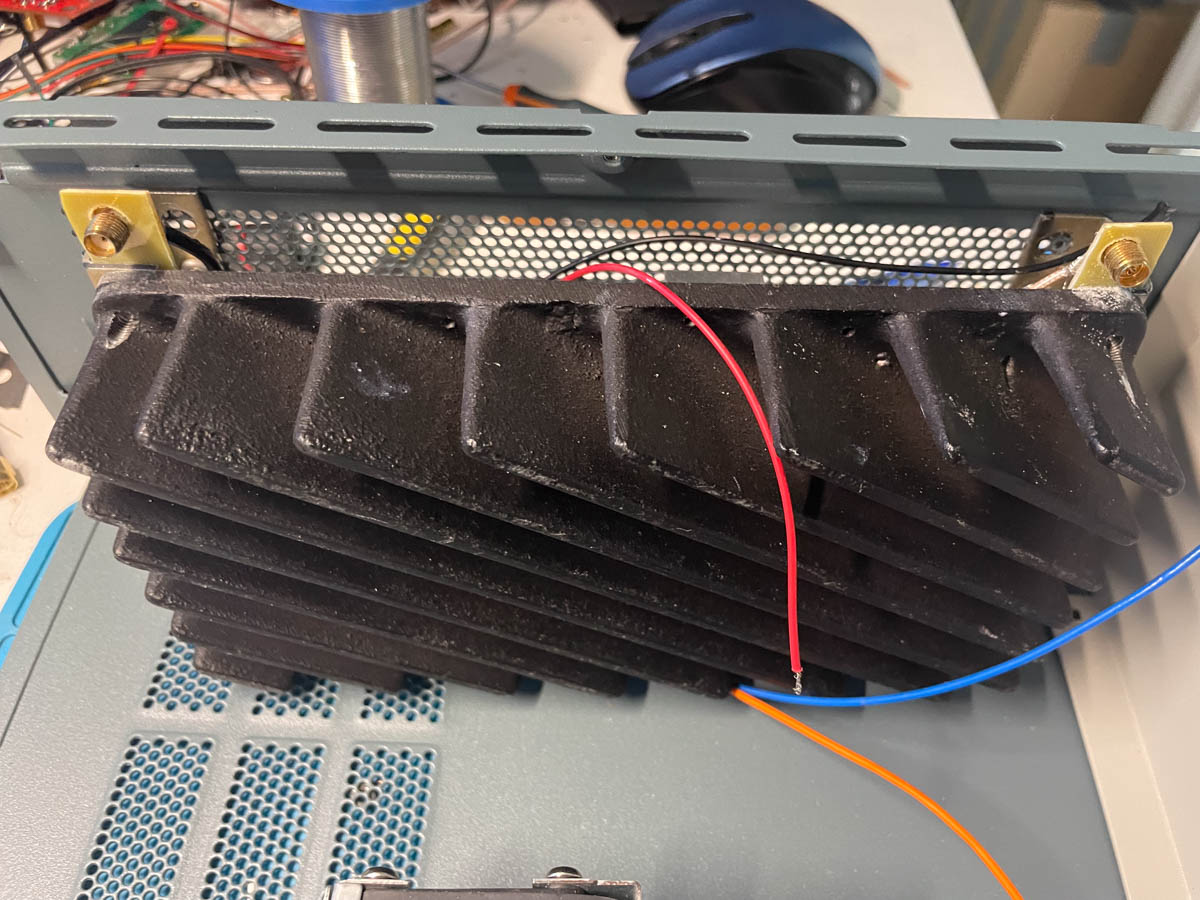

Le radiateur du PA provenant d’un Drake TR7

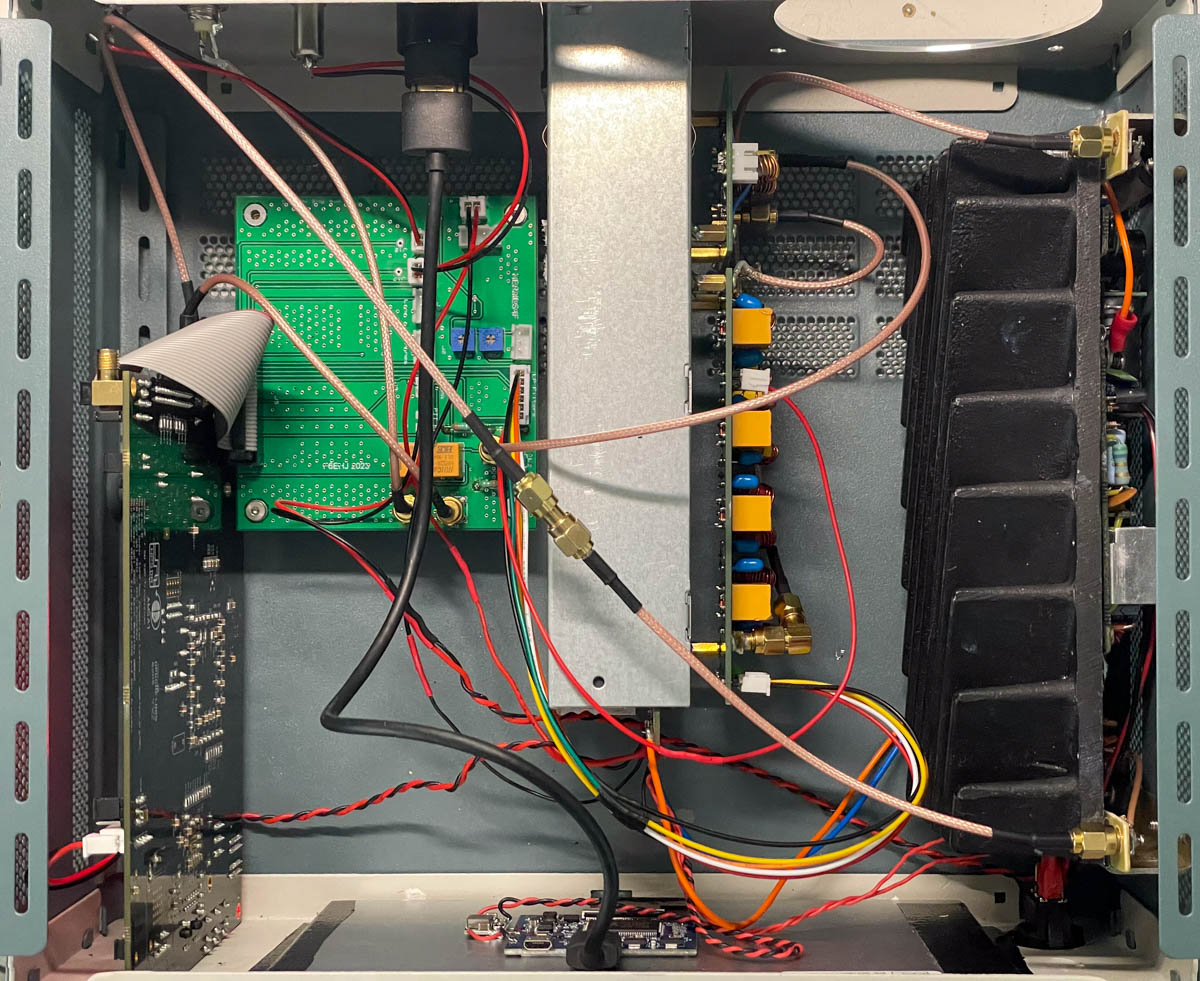

Vue générale avec la carte d’interface (en vert) au fond du coffret.

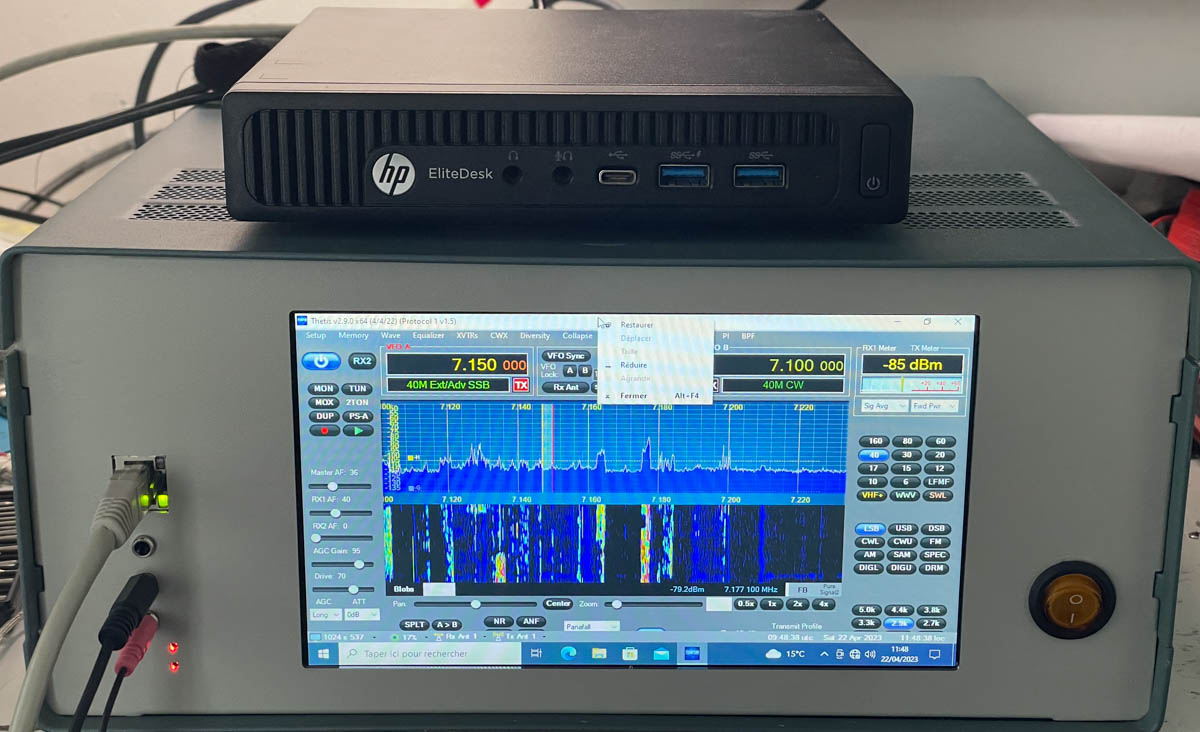

L’afficheur intégré et le PC HP.
LA CARTE D’INTERFACE :
Interface board_FL_TX only
RESULTATS :
Les performances aussi bien en réception qu’en émission de ce transceiver sont excellentes.
Comparé à mon IC7300, il n’y pas d’hésitation.

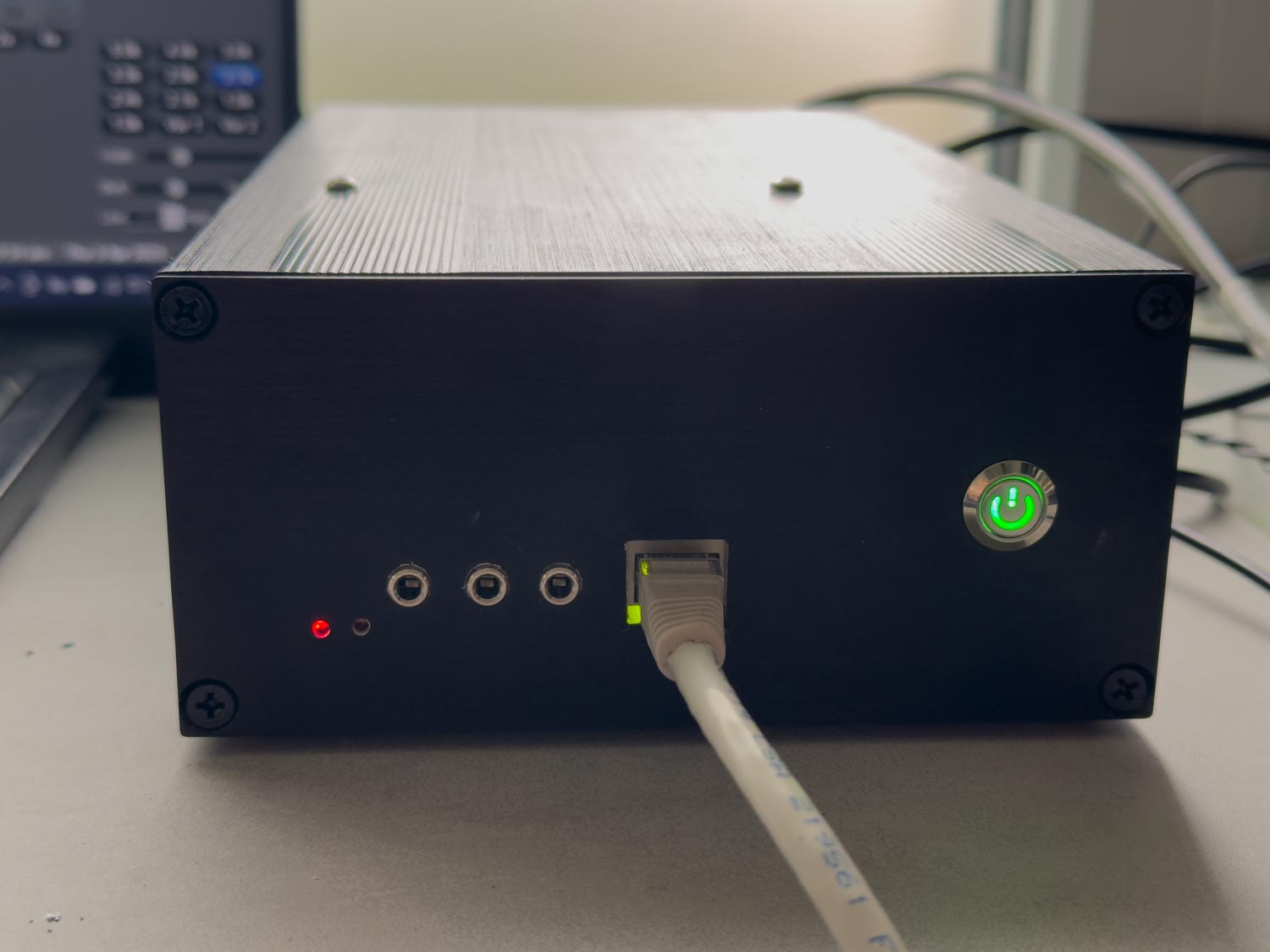

Une autre réalisation à partir de la même carte avec un PA de 5W :
